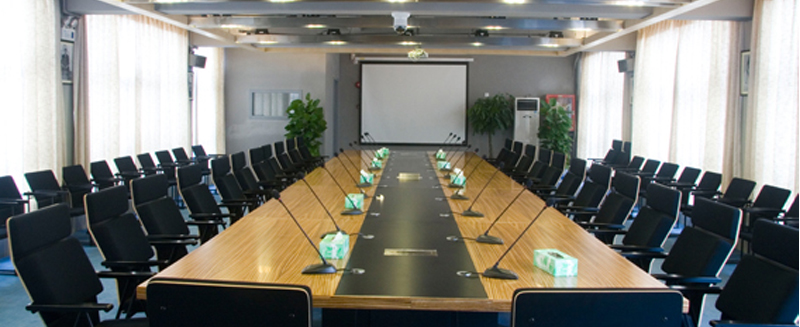

手拉手會議系統采用話筒首尾串聯連接的方式，即第一只話筒接到會議主機后，從第一只話筒引出一根線接上第二只話筒，然后從第二只話筒引出一根線接到第三只話筒，依次串聯幾十個，因此得名手拉手會議系統；所有話筒采用幻象電源供電。傳統的手拉手會議系統由手拉手系統主機、主席單元話筒、代表單元話筒、會議攝像頭、音響系統組成，但隨著圖像處理技術的發展，矩陣切換器、大屏幕處理器、會議中控系統逐漸加入傳統手拉手會議系統，就構成了全新手拉手會議系統。
傳統的會議系統，一般采用會議話筒或者無線話筒，配以擴聲系統（專業功放和會議音箱）即可完成會議擴聲任務。當有多人需要同時發言時，往往把話筒進行傳遞。如果要多人發言，就必須多備幾只話筒。在電路結構上，傳統的會議系統的話筒是放射狀連接，即話筒線從調音臺開始，有幾只話筒就放幾根話筒線接到末端的話筒上。放射狀結構在實際使用時，由于每只話筒一根線連接與調音臺，所以圍繞調音臺出來的線又多又雜，平時容易拉扯、纏繞、打結，不易管理；出現故障后檢修也相對麻煩。傳統會議系統的好處是：一路話筒出現故障，不影響其它話筒使用。
這里主要講一下會議主機、主席單元、代表單元這3個部分的功能與優勢。
手拉手會議系統系統主機，它有以下的功能：
1、具有3組8P-DIN插座用于系統多路連接，每路最多可以控制20只單元。
2、標準配置可連接60只會議單元，增加擴展器最多可構建500只會議單元的會議系統。
3、具有多組音頻信號輸出，可連接不同的功放設備。
4、主機內置＋48V幻像電源直接供電。
5、具備錄音輸出接口，連接錄音機，所有會議記錄能完全錄音保存。
6、外觀輕巧，可平放于臺面或安裝在19英寸標準機柜中。
7、功率：50W。
8、本機采用220v~交流供電。
1、使用電容式咪芯，咪管采用可繞式設計，并配置可更換式防風罩。
2、開機講話，紅色燈環同時發光，可明確指示發言人的位置。
3、主席單元可以利用優先權按鍵(Priority)來控制發言順序，控制會議氣氛。
4、獨有的音頻處理電路，提高整個系統的清晰度。
手拉手會議系統代表單元有以下的功能：
1、使用電容式咪芯，咪管采用可繞式設計，并配置可更換式防風罩。
2、開機講話，紅色燈環同時發光，可明確指示發言人的位置。
3、獨有的音頻處理電路，提高整個系統的清晰度。
4、采用手拉手電纜連接方式，整個系統安裝上所需的工程及費用都可減低。
手拉手會議系統的優勢有：采用串接連接，接線簡單，有互控功能。
隨著技術的進步，專業音響設備的故障率也越來越低，串聯模式的一些缺點也被漸漸克服，所以時至今日，手拉手會議系統憑借易于搭建、易于維護和功能強大等優點，漸漸成為了主流的會議系統結構。
一、概況和需求
某學校有一座500㎡的會議室，主要用于召開校園工作會議、演講報告以及文藝表演等活動使用，對專業音響系統的功能有以下要求:
◆ 專業音響系統聲場均勻，音質優美，滿足會議、小型演出活動使用;
◆ 滿足20人左右會議擴聲的使用需求
◆ 專業音響設備集中控制，方便管理;
◆ 設備配置合理，效果好，操作簡單;
◆ 有充足的音頻接口，方便臨時活動的使用。
手拉手會議系統方案設計包含三部分:會議擴聲音響設計、手拉手會議系統、音頻處理系統。
會議室主要用于語言以及簡單音樂演出的擴聲，由于語言信號主要集中在中頻段，等響曲線的曲度相差較小，所以基準聲壓級可以取95-100dB，同時為系統的擴聲預留12-8dB的峰值余量及1-3dB的環境噪音余量。擴聲系統既要滿足一定的聲壓級，最主要的是其混響時間不能過長，而且還要滿足音樂擴聲時的豐滿度、明亮度及方向感(聲像定位)。
會議室擴聲系統采用多功能擴聲的標準配置，其大部分區域的擴聲系統聲學設計指標為:
1. 最大聲壓級:≥103 dB
2. 傳輸頻率特性:250-4000 Hz，+4~-6 dB
3. 聲場不均勻度:1 000 HZ和4000 Hz 10 dB
4. 傳聲增益:≥-12 dB
5. 語言傳輸指數STI PA:≥0.60
為實現聲場均勻，此會議室音響系統設計由主擴音箱、補聲音箱以及輔助音箱組成，其中輔助音箱主要是輔助、環繞的作用。
◆ 主擴音箱和主擴音箱功放的設計
作為音頻系統質量最直接表現者，音箱起著重要的作用。作為擴聲系統的主音箱，要求音色甜美，高音單元和低音單元覆蓋范圍要一致，可確保整個觀眾席前排和后排接受的聲場聲壓均勻。因此，可以設計2只高品質15寸專業音箱作為主擴音響，用于聲像定位及整場擴聲。
◆ 補聲音箱和補聲音箱功放的設計
會議室的面積比較大，為了保證聲場均勻同時考慮到會議室中間區域的聲場覆蓋情況，我們設計在會議室的后方分別放置2只12寸專業音箱，用于平衡會議室后方的聲場的分布。
根據音箱的功率，為主音箱和輔助音響分別設計相匹配的專業功放進行配合使用。
◆ 輔助音箱以及輔助功放設計
由于會議室的面積比較大，在主擴音箱和補聲音箱設計的同時，我們還為用戶設計安裝6只6.5寸吸頂揚聲器，每只揚聲器為一個獨立通道，可以單獨控制它的均衡，聲壓，延時，用以平衡聲場。提升整個房間的語言和音樂清晰度。根據設計音箱的功率我們設計3臺專業功放為吸頂補聲音箱使用。
會議室的使用主要還是學校的日常會議，我們為用戶設計使用手拉手會議系統。該款系統具有聲音保真度高，信噪比高，無延時等特點,使用新型防嘯叫單指向高靈敏度拾音頭，使音質更加完美。
根據學校的實際需要設計安裝20只手拉手會議話筒單元，由1只會議系統主席單元和19只會議系統代表單元組成，同時考慮平時的活動使用，設計1套無線手持話筒滿足日常移動擴音的需要。
無論是會議還是演出活動對音質的要求比較高，根據使用需要會對音頻進行處理，比如說變聲以及延時等功能，因此，音頻處理設備的設計也是系統設計的關鍵點之一。
設計使用的音頻處理設備主要有以下幾種:
◆ 調音臺
調音臺的作用使將各種音源的音頻信號按照要求進行混合處理，可以分為多組輸出，是音響系統的核心部分，直接影響系統整體的效果。
◆ 均衡器
為了使專業音箱能夠充分的發揮作用，我們設計使用1臺均衡器，可以對音色進行修飾，讓表演者更好的把握節奏，掌握整體的效果。
◆ 效果器
效果器主要是對聲音進行美化修飾作用，使現場的使用效果更加的吸引人。
◆ 音頻處理器
音頻處理器是音頻處理的中央控制部分，集合了壓限器、分頻器、延時器、等功能，使系統的音頻處理部分更加的強大。
◆ 電源時序器
為了方便控制管理，設計使用電源時序器，通過電源的控制完成對設備的集中控制管理，方便學校對設備管理的同時也便于后期的維護保養。
◆ 采用手拉手會議系統，具有多種發言模式，安裝方便、操作簡明、功能齊全;
◆ 完善的專業音響系統的設計，音質優美，聲音清晰，還原度高，適用于各種大型會議以及演出活動，滿足學校的會議使用要求;
◆ 通過補聲音箱以及吸頂揚聲器的設計，使聲場的設計更加的均勻，滿足會議以及演出對聲場的不同的要求
◆ 通過調音臺，音頻處理器的設計使用對音頻進行專業的處理，無論是活動演出還是會議擴聲都能夠充分的發揮音響系統的功能。
