無線廣播系統概述

無線廣播系統是一種以無線發射的方式來傳輸廣播的設備。具有無需立桿架線，覆蓋范圍廣，無限擴容，安裝維護方便， 音質優美清晰的特點。智能調頻廣播系統由前端音源輸入系統，調頻發射系統，終端接收設備系統組成。農村無線廣播系統方案本著“先進、實用”的指導思想，按目前我國最先進的無線廣播的配置來設計，其指標已達到目前我國地市級專業廣播電臺的水平。根據無線調頻廣播的特點，結合工礦，農村廣播現狀與發展方向，采用微電腦鎖相、數碼糾錯、閃速存貯、SCA遙控編碼等先進技術。系統采用FM-SCA副載波編碼遙控技術，使用一個無線電頻率，利用音頻載波以外的副載波傳輸編碼控制信號，無需申請控制頻率，既節約了頻率資源，又實現了對終端點的控制，而且提高了無線廣播系統的穩定性和可靠性。數字化智能廣播系統以其"優質、經濟、穩定、實用"等特點，可廣泛用于農村無線廣播系統解決方案，實現廣播管理、會議、通知播放及出現緊急情況時播放緊急廣播等。

一、設計依據

本數字化智能雙模控制無線廣播系統，依照國家有關文件、標準和規定，主要有：

● 國標《GB-4311  1-84調頻廣播發射機校準》

● 廣電部標《GY15-84調頻接收機標準》

●《民用建筑電氣設計規范》GBJ/T16-1992。

● 國際電聯 ITU - T有關標準。

● 建筑、通信有關行業標準。

●《專業錄播結構標準》

二、 設計原則

進行系統設計時，本著"先進性、科學性、穩定性、經濟性"相統一的原則進行設計。

先進性：系統采用國內最先進FM-SCA的調頻廣播技術，全固態發射機采用最新的微電腦PLL鎖相技術，確保無頻率漂移現象，遙控音箱開關機準確可靠，可針對不同區域?qū)崿F(xiàn)分區控制。發射機無線指標嚴格符合國家無線電管理委員會頒布的相關要求標準。

科學性：系統設計科學可靠，系統將保證無線頻率的獨立性，不會與其它學校內外的無線電波源發生相互干擾現象，遙控音箱接收頻點靈活可調，同時保證音箱不會發生干擾現象。此外，系統保證可維護性強，同時具有充分的可擴展性。

穩定性：由于系統采用無線調頻廣播方式，省去了大量的布線系統，所以也就消除了作為廣播系統中最可能發生問題的線路故障所引發的廣播系統線路故障現象；同時設備采用FM-SCA副載波編碼控制技術，干擾信號無法打開音箱，大大提高了系統的穩定性和可靠性。

一、農村廣播系統功能需求分析：

1.廣播通知功能：

農村廣播系統最基本，最重要的作用是事件性通知，指示性廣播，緊急事件廣播等功能。

2.重復播放及自動播放功能：

重復播放功能為廣播人員帶來很多的方便，使復雜的問題簡單化，重復的問題自動化，減少操作人員的工作量。可將錄制好的內容，重復播放，通過智能廣播管理主機可以實現定時自動播放，編程自動播放。

3.背景音樂功能：

具備自動播放節日背景音樂，給節日的到來增添一份喜慶，一份快樂。

4.收音節目自動播放：

通過智能廣播管理系統，可自動播放廣播電臺節目，編程自動播放指定的FM電臺節目。

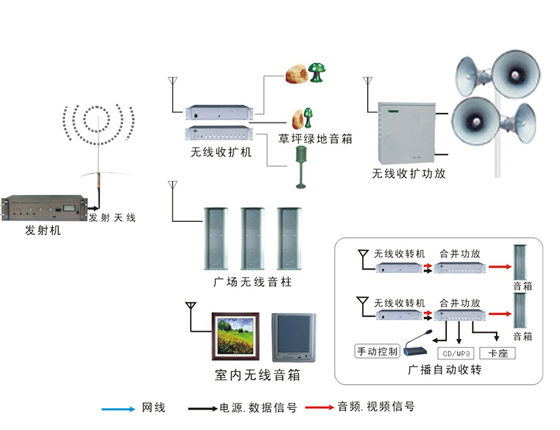

二、無線廣播系統圖片：

三、無線農村廣播系統特點：

1.安裝簡單、維護方便：

無線調頻廣播只要將發射機和發射天線用饋線相連，再將發射天線立在室外的制高點,接收使用調頻收擴機驅動高音喇叭，通上市電即可接收調頻廣播。設備維護，檢修也很簡便，只需檢測某個終端音箱或收擴機即可。完全避免了傳統廣播布線難、檢修難的問題。

2.無限擴容、發展無瓶頸：

無線調頻廣播只要在無線調頻信號覆蓋的范圍以內，使用無數個調頻接收設備（收擴機）都可以接收，可無限擴容。

3.性能穩定：

調頻發射機采用的是微電腦鎖相，發射頻率不漂移。調頻發射前級采用了目前最先進的雙鎖頻負載波（SCA）遙控編碼技術，頻率準確穩定，遙控音箱開關機可靠無誤。

調頻接收設備設置了三道防火墻（頻率、編碼、地址碼），音箱要打開正常廣播必須要同時接收到這三種信號，缺一不可，所以堅決杜絕誤開機。

頻率：調頻接收設備采用晶振定頻的方式，使用晶振將接收頻率牢牢地鎖定在一點，頻率絕不漂移。也不受氣候、溫度等外界因素的變化而改變頻率。

編碼：調頻接收設備需要接收到前端負載波（SCA）遙控編碼信號,并且將此譯出。在此過程中即可識別出，接收到的編碼信號是否是所設定的自己相對應的編碼信號，是則打開，否則相反。

地址碼：每個調頻接收設備都可設定一個地址碼，只有接收到了屬于自己的特定地址碼，方可打開。

4.音質清晰優美：

無線調頻廣播傳輸是調頻發射機將音頻信號調制為射頻信號，再將射頻信號通過天線發射出去，調頻接收設備將其射頻信號接收到并調制成音頻信號廣播出來，在此過程中避免了線路中高頻和低頻的損耗，所以調頻音箱中出來的聲音高音洪亮、低音渾厚，整個聲限非常的飽滿，音質優美而清晰。

農村地區農村廣播"村村響"，是在縣、鄉成立專業農村事務廣播電臺，針對本地農村的特點，及時搜集國內外相關種植、養殖、科學、價格、趨勢等相關信息，對農民的養種植通過廣播的方式進行科學指導和病蟲害防治宣講，為本地農產品找到了銷路，有的還進入國際市場，大幅度增加了農民收入，成效相當顯著。現在，農村無線廣播、調頻共纜農村廣播已在全國多地得到廣泛應用。

四、無線廣播系統配置清單：
